В комплект поставки фильтров BWT ERF A21 входят:
Все комплектующие изделия, контактирующие с водой, выполнены из коррозионностойких материалов и пригодны для применения в хозяйственно-питьевом водоснабжении.

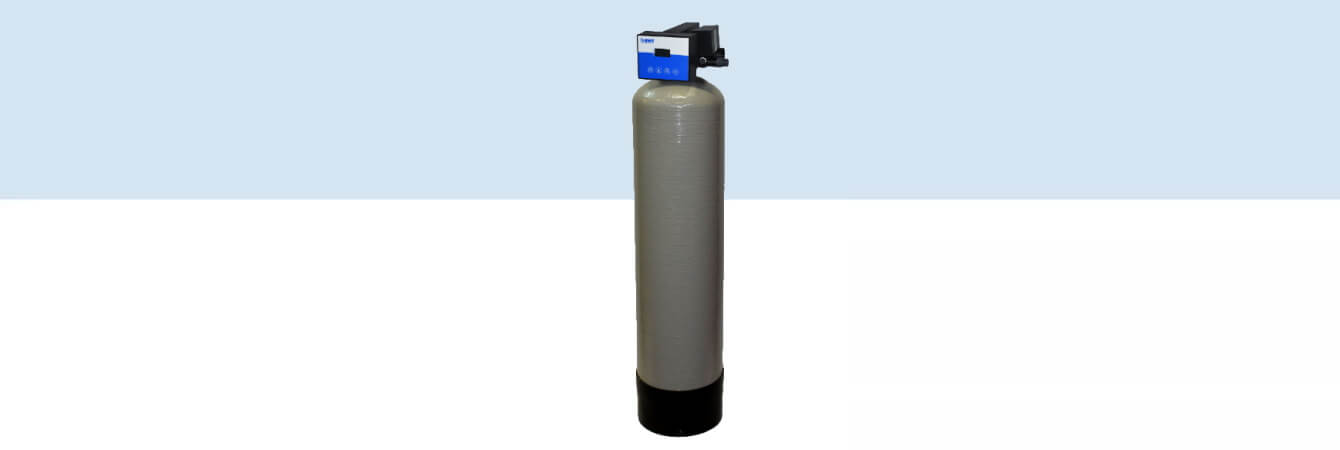

Фильтры BWT MSF A21 предназначены для осветления и удаления механических примесей из очищаемой воды на основе высокоэффективного фильтрующего материала.
При наличии в обрабатываемой воде крупных взвешенных частиц, перед фильтром BWT MSF A21 следует устанавливать фильтр грубой очистки.
Фильтры BWT ERF A21 загружены высокоэффективным фильтрующим материалом.
В режиме фильтрации обрабатываемая вода через входной патрубок блока управления проходит через блок управления и попадает в верхнюю часть корпуса. Обрабатываемая вода проходит через верхнее дренажное устройство, через фильтрующий слой загрузки, через нижнее дренажное устройство, поднимается по вертикальному коллектору и выходит через открытый выходной патрубок блока управления.
Регулярно (минимум – 1 раз в неделю) следует проводить промывку фильтра. Промывка осуществляется автоматически по сигналу таймера блока управления и состоит из двух стадий:
Промывка фильтра необходима для удаления из фильтра задержанных механических примесей и для предотвращения слеживания загрузки. Промывная вода сбрасывается в дренаж. Во время промывки к потребителю поступит неочищенная вода. По окончанию промывки фильтр готов к работе.
Не допускается:
Требования к качеству воды, подаваемой на фильтр:
Таблица 1
| Параметр | ед. изм. | MSF A21/11 |
|---|---|---|
| Присоединительный размер DN | мм | 25 |
| Максимальная производительность | м³/ч | 1,1 |
| Ориентировочное кол-во воды на одну регенерацию | м³ | 0,5 |
| Рабочее давление воды | бар | 3,0-6,0 |
| Перепад давления при нормальной производительности | бар | 0,3 |
| Диапазон рабочей температуры воды/воздуха | °С | 5-35/5-40 |
Габаритные размеры фильтра:
Таблица 1.1
| MSF/А21-11 | |
|---|---|
| Ширина, мм | 310 |
| Глубина, мм | 305 |
| Высота, мм | 1450 |
Температурно-влажностный режим помещения должен соответствовать требованиям, изложенным в разделе 4.
Подключение фильтра к трубопроводу исходной воды производится через обводную (байпасную) линию, оборудованную запорной арматурой, позволяющей при необходимости подавать потребителю исходную воду.
При монтаже фильтра следует предусмотреть возможность его отключения от систем водопровода и канализации и быстрого демонтажа. До и после фильтра следует смонтиро- вать пробоотборные краны.
Перед проведением монтажных работ следует убедиться, что давление исходной воды не превышает 6,0 бар, в противном случае, перед фильтром необходимо смонтировать редукционный клапан.
Сброс промывных вод от фильтра во время промывки производится в хозяйственнобытовую или производственную канализацию в напорном режиме. Пропускная способность системы канализации должна быть не менее требуемого расхода воды на обратную промывку фильтра.
Не следует отводить сточные воды от фильтра по трубопроводу длиной более 10 м.
Во избежание попадания газов из системы канализации в помещение и для повышения санитарной надежности следует предусмотреть сброс сточных вод от фильтра в канализацию с разрывом струи через гидрозатвор. Наиболее предпочтительным является использование канализационного трапа соответствующей пропускной способности.
Для питания автоматического блока управления следует установить розетку европейского стандарта с заземлением, подключенную к электрической сети с параметрами 220±10% В, 50 Гц. При больших отклонениях напряжения необходимо дополнительно установить его стабилизатор. Розетка должна быть смонтирована на стене в удобном месте рядом с филь- тром на такой высоте, чтобы была полностью исключена возможность попадания на нее воды. Заземление розетки должно быть предусмотрено в обязательном порядке.
1) Установить корпус фильтра вертикально непосредственно на том месте, где он должен стоять по проекту. При необходимости выровнять корпус по уровню.
2) Полностью (до упора) закрутить блок управления в корпус и повернуть пустой фильтр так, чтобы блок управления был ориентирован в направлении, удобном для монтажа и эксплуатации фильтра.
3) После определения положения и выравнивания корпуса фильтра выкрутить блок управления и снять его с корпуса.
4) Убедиться, что нижнее дренажное устройство находится на посадочном месте на дне корпуса.
5) Закрыть верхнее отверстие в трубопроводе плотной пробкой из любого твердого материала так, чтобы ни при каких условиях эта пробка не могла провалиться внутрь корпуса или коллектора; в противном случае, это приведет к полному выходу из строя многоходового клапана блока управления.
6) Заполнить корпус фильтра водой приблизительно на 1/4 объема. Вода служит буфером при засыпке фильтрующего материала.
7) Установить в горловину корпуса воронку. Коллектор может при этом немного отклоняться от вертикали, но нижнее дренажное устройство не должно выходить из своего посадочного места на дне корпуса.
8) Засыпать в корпус через воронку расчетное количество фильтрующего материала.
Объем фильтрующего материала для засыпки:
| BWT MSF | Количество фильтрующего материала, EcoFerox (л) |
|---|---|
| BWT MSF A21/11 | 60 (3 мешка по 20 л) |
После загрузки фильтрующего материала, ни в коем случае не вытаскивать вертикальный коллектор из корпуса! Это может привести к поломке дренажного колпачка в результате попадания материала на его посадочное место на дне корпуса.
9) Вынуть воронку из горловины корпуса и пробку из вертикального коллектора, придерживая его рукой для предотвращения движения вверх. Вытереть пыль с резьбы на горловине корпуса и с верхней части коллектора.
10) Аккуратно посадить блок управления с верхним дренажным устройством на вертикальный коллектор, слегка нажав на блок сверху до исчезновения зазора между горловиной и нижней частью блока.
11) Вращая по часовой стрелке, плотно закрутить блок управления в корпус фильтра.
Перекос блока управления при закручивании может привести к повреждению резьбовой части горловины!
12) Присоединить трубопроводы исходной и очищенной воды и трубопровод сброса воды в дренаж.

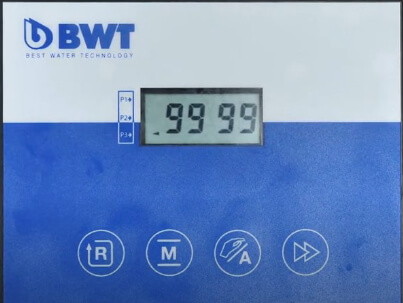

Автоматический пульт управления включает в себя жидкокристаллический экран и 5 клавиш управления:
1 - Промывка (Wash)
2 - Функция (Function)
3 - Полуавтоматический режим (Semi-auto)
4 - Подача (Advance)
5 - Перезагрузка (Reset) скрытая кнопка
Память программы дополнительно резервируется при помощи перезаряжаемого кадмиевоникелевого аккумулятора (автономный режим: более одного месяца при полной зарядке). Вы можете самостоятельно регулировать работу фильтра, чтобы получить оптимальные для вас параметры:
Вы можете самостоятельно устанавливать скорость движения потока воды, соответствующую типу водной промывки, типу фильтра и давлению воды при помощи специального регулятора на задней стенке гидравлического блока. Этот регулятор можно устанавливать в четырех возможных положениях (см. таблицу ниже)
| Характеристика | |||
|---|---|---|---|
| Тип | Кварцевый песок | Каталитическая загрузка | Активированный уголь |
| 8 | 2 | 2 | 1 |
| 10 | 3 | 3 | 2 |
| 12 | 4 | 4 | 3 |
Процедура программирования:
- Подключите фильтр к магистральной сети электропитания

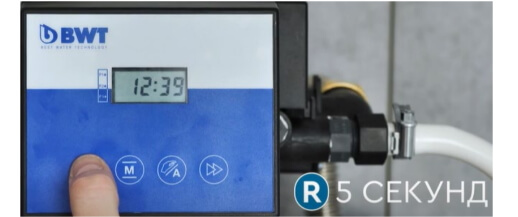

- Выберите режим отображения папок с файлами: нажмите клавишу функции (Function) примерно на 5 секунд и клавишу перезагрузку (Reset) так, чтобы на экране появилась буква «F». Нажмите на короткое время клавишу подачи (Advance), чтобы подтвердить команду.
- Установите время: нажмите клавишу функции «Function 2», пока на экране не появится индикатор «P10». Когда вы отпустите клавишу, на экране загорится индикатор времени.
Введите требуемое вам время (часы и минуты в 4 цифрах) путем нажатия клавиши подачи «Advance» и клавиши полуавтоматического режима «Semi-auto». Цифры слева отобразят на экране час, а цифры справа – минуты установленного вами момента времени.
- Установите частоту промывки: нажмите клавишу функции «Function 2» на 5 секунд. Когда вы отпустите клавишу, в левой части экрана появится индикатор частоты промывки в днях (frequency in days, «Р11»). На экране отобразится интервал между операциями промывки в днях. Для изменения частоты промывки нажимайте клавиши «Advance 4» и «Semi-auto» так же, как и при установлении времени
- Изменение времени промывки: снова нажмите клавишу функции «Function 2». Когда вы ее отпустите, на экране загорится индикатор времени промывки «washing time». Для изменения времени начала промывки нажмите клавиши подачи «Advance 4» и полуавтоматического режима «Semi-auto» тем же образом, что и при установке времени.
- Период промывки: снова нажмите клавишу функции «Function 2». Когда вы отпустите клавишу, загорится индикатор периода промывки в минутах «period in min». Период промывки (т.е., общий период) можно установить от 10 до 34 минут, с шагом последующих увеличений в 2 минуты. Пользуйтесь при этом клавишами подачи «Advance 4» и полуавтоматического режима «Semi-auto».
Каждая промывочная операция состоит из последовательности следующих этапов:
Длительность второй промывки и второго ополаскивания зависит от общего периода, введенного вами в программу (см. ниже)/
| Программа: общий период в минутах | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длительность промывки в секундах | 470 | 530 | 590 | 650 | 710 | 770 | 930 | 890 | 950 | 1010 | 1070 | 1130 | 1190 |
| Длительность паузы в секундах | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Длительность ополаскивания в секундах | 120 | 180 | 240 | 300 | 360 | 420 | 480 | 540 | 600 | 660 | 720 | 780 | 840 |
В случае расхода больших объемов воды или особой загрязненности воды, вы можете запустить внеочередную промывку, нажав и подержав нажатой клавишу промывки «Wash 1» в течение пяти секунд.
Если вы пользуетесь фильтром только в течение определенных промежутков времени (например, в загородном доме, где вы проводите выводные дни), для установки полуавтоматического режима нажмите клавишу «Semi-auto 3». После этого автоматический режим промывки фильтра будет выключен.
Если фильтр нуждается в промывке, нажмите и держите клавишу промывки «Wash 1» нажатой несколько секунд. На экране загорится световой индикатор того, что фильтр находится в полуавтоматическом режиме.
Во время промывки экран будут поочередно отражать введенный в программу период промывки и время, остающееся до завершения промывки. Например: 25-25 … 25-24 … 25-23 … и т.д.
Вы можете прервать цикл промывки фильтра в любой момент, одновременно нажав клавиши «Wash 1» и «Function 2»
После окончания монтажных работ необходимо выпустить воздух из фильтра и произвести первичную промывку фильтрующего материала от пыли:
| НЕИСПРАВНОСТЬ | ВОЗМОЖНЫЕ ПРИЧИНЫ | СПОСОЫ УСТРОНЕНИЯ |
|---|---|---|
| Фильтр выходит на промывку не в заданное время суток | Электрическое питание блока управления прерывалось | 1. Установить на программном устройстве блока управления текущее время |
| Управляющий блок системы не выходит на режим регенерации | 1. Повреждены электрические соединения 2. Неисправен таймер 3. Неисправен электродвигатель управляющего блока 4. Неправильно запрограммирован управляющий блок |
1. Обеспечить неразрывность электрических соединений. 2. Заменить таймер 3. Заменить электродвигатель 4. Проверить и при необходимости перепрограммировать управляющий блок |
| Двигатель многоходового клапана работает без остановки | 1. Неисправность механизма 2. Допущена ошибка при программировании продолжительности промывки |
1. Заменить соответствующие детали 2. Запрограммировать заново |
| Фильтр постоянно сбрасывает воду в канализацию | 1. Многоходовой клапан заклинило попавшими в него твердыми частицами 2. Внутренняя течь в многоходовом клапане 3. Двигатель многоходового клапана остановился во время одного из этапов регенерации |
1. Извлечь, промыть или заменить плунжер и уплотнительные прокладки, удалить загрязнения из канала клапана, после сборки проверить работоспособность клапана 2. Заменить уплотнительные прокладки и/или перфорированные кольца внутри клапана 3. Проверить электрические контакты, заменить двигатель. |
| Низкое давление воды после фильтра | 1. Вентиль на подающем трубопроводе открыт не полностью 2.Большие отложения в подающем трубопроводе 3.Большое количество осадка внутри фильтрующего слоя и многоходового клапана |
1. Открыть вентиль полностью 2. Прочистить трубопровод подачи исходной воды на фильтр 3a. Заменить фильтрующий материал (требуется консультация специалиста) 3b. Увеличить продолжительность и/или частоту промывки фильтра 3c. Прочистить многоходовой клапан |
| Фильтрующий материал вымывается из фильтра в канализацию | Верхний щелевой стакан внутри фильтра поврежден | Заменить щелевой стакан. |
Детали и узлы заменяются заводом-изготовителем при условии предоставления акта рекламации с полным обоснованием причин поломки. Акт на обнаруженные недостатки должен быть составлен при участии лиц, возглавляющих предприятие, в пятидневный срок с момента обнаружения дефекта и направлен заводу-изготовителю одновременно с поврежденными деталями не позднее 10 дней с момента составления акта.
В акте должно быть указано:
Гарантий срок эксплуатации оборудования устанавливается в течение 12 (двенадцати) месяцев с момента отгрузки оборудования Покупателю.
Гарантия предусматривает замену или ремонт оборудования и отдельных дефектный деталей, представителем завода-изготовителя при условии, что изделие эксплуатируется в соответствии с требованиями ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.
Гарантия не действительна в случае нарушения Покупателем правил эксплуатации оборудования, а именно:
Настоящая гарантия не предусматривает возмещения материального ущерба и ущерба здоровью, связанного с неправильной эксплуатацией или простоем установки.
Чтобы избежать повреждений необходимо:
Поставщик оставляет за собой право изменять технические параметры и комплектацию изделия без предварительного уведомления.
