Руководство по эксплуатации соединительного модуля Multiblock X

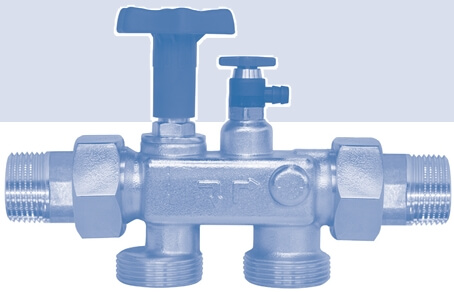

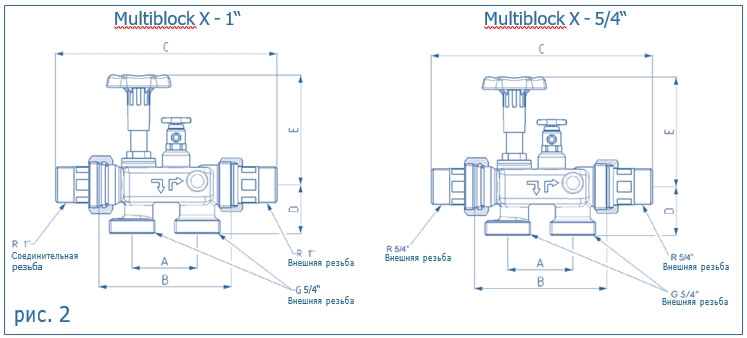

1. Технические данные

2. Комплект поставки

• Соединительная арматура включая байпас, встроенный обратный клапан и клапан деаэрации
• Переходник
• Резьбовое соединение

3. Назначение

Multiblock X обеспечивает эффективную и недорогую инсталляцию умягчителей или систем защиты от известкового налета, устраняя необходимость в установке как правило необходимой обводной трубы с системой байпас и соответствующими фитингами.

Примечание: При техническом обслуживании, осмотре или в процессе других работ не предполагается постоянное отключение клапана. Установка системы и требуемые изменения должны выполняться только водоканалом или установочной компанией, зарегистрированной в каталоге установщиков водоканала, в соответствии с AVB Wasser V (Общие условия страхования), §12.2.

4. Функциональность

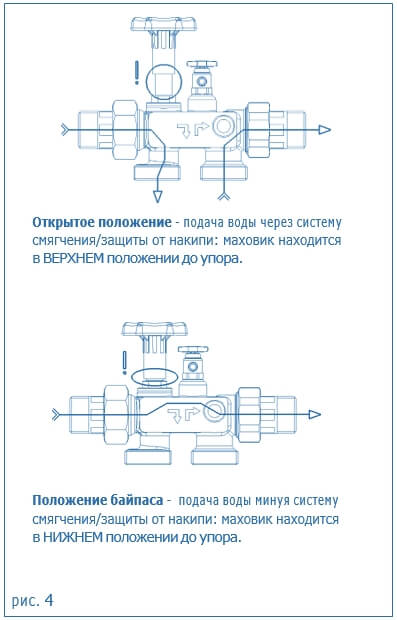

Подача воды в систему умягчения или защиты от накипи может быть прервана с помощью Multiblock X. В этом случае подача воды проходит через встроенный байпас (см. Рис. 4), так что, например, можно выполнять работы по техническому обслуживанию.

5. Предварительные условия установки

Необходимо соблюдать местные инструкции по установке, общие рекомендации, гигиенические условия и технические данные. Место установки должно быть морозостойким и предпочтительно с горизонтальным трубопроводом. Рекомендуем к установке фильтр (тонкость очистки 90 мкм) который должен быть установлен выше по потоку до системы умягчения или защиты от известкового налета, чтобы трубопровод не содержал механической взвеси, стружки или подобных загрязнений. Кроме того, участок от Multiblock X должен быть полностью защищен от коррозии с использованием компонентов системы распределения воды для бытовых нужд HydroMODUL, все из которых изготовлены из одинаковых коррозионно-стойких материалов. Пожалуйста, убедитесь, что указанное номинальное давление 10 бар не превышено. Мы рекомендуем применять редуктор давления (модуль DR) с минимальным давлением подачи 4 бар, чтобы избежать чрезмерно высокой нагрузки как на оборудование, так и на всю установку для бытового водоснабжения.

6. Монтаж

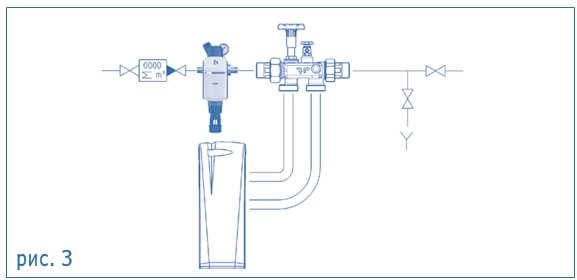

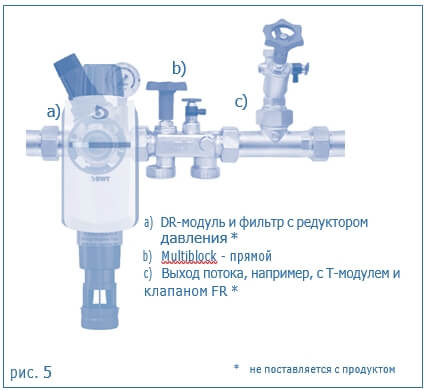

Как правило, установка выполняется на трубе холодной воды между запорными клапанами (которые должны быть закрыты перед установкой) и в идеале за системой регулировки давления воды и фильтром (рис. 3). Самый простой способ установить его на маршруте распределения HydroMODUL (рис. 5), в этом случае не следует использовать входящую в комплект резьбовое соединение и переходник.

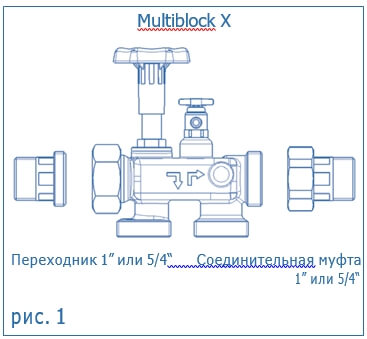

При обычной установке (рис. 1) резьбовая часть монтируется на входной стороне, а переходник на выходной стороне трубопровода. Обратите внимание на стрелки направления потока. Убедитесь, что в системе правильно установлены электричество и вода (в соответствии с DIN 1988, часть 100). Все соединения должны быть проверены на предмет утечек до ввода в эксплуатацию.

7. Эксплуатация

Для прерывания эксплуатации:

Поверните маховик на модуле Multiblock по часовой стрелке до нижнего упора (стрелка на маховике: «Z» для «закрыто») - подача воды на устройство отключено, мультиблок находится в режиме «байпас».

Для возобновления эксплуатации:

Поверните маховик на модуле Multiblock против часовой стрелки до верхнего упора (см. метку стрелки на маховике: «А» для «открытия»). Происходит подача воды на оборудование снабжающее остальную часть системы бытового водоснабжения.

8. Техническое обслуживание

Каждая техническая установка требует регулярного технического обслуживания. Мы рекомендуем проверять систему специалистом BWT во время плановых проверок оборудования.

9. Гарантия

Пожалуйста, обратитесь к установщику или в сервисный центр BWT, если в течение гарантийного периода возникнут какие-либо неисправности.

Квалифицированный персонал:

Тот, кто может установить, ввести в эксплуатацию и обслуживать данный модуль. Только обученные люди могут работать и использовать оборудование.

Обученный человек:

Тот, кто получил инструкции и изучил информацию, содержащуюся в данном документе в отношении задач возложенных на него/нее, и возможные риски в случае ненадлежащего использования.

Опытный персонал:

Тот, кто основываясь на полученном профессиональном обучении, знаниях и опыте, а также знаниях соответствующих определений, может применить их для установки, ввода в эксплуатацию и обслуживания оборудования.
