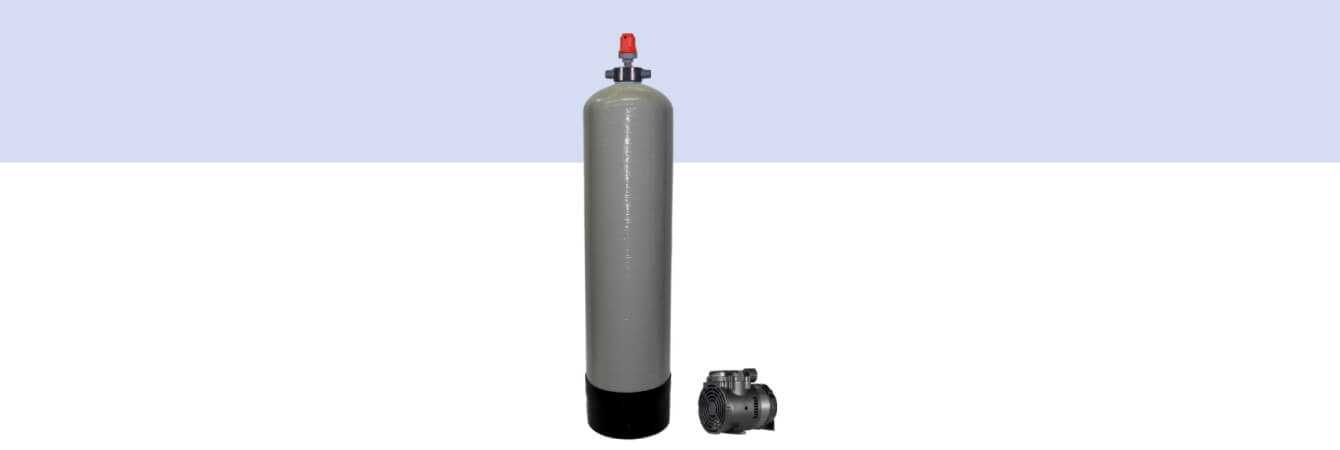

Установка для аэрации воды BWT LP 12

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки системы для аэрации BWT LP12 входят следующие позиции:

Наименование Количество Изображение

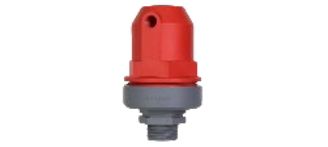

1 Пневмоклапан (адаптер с трубками) HG РТ 1 шт

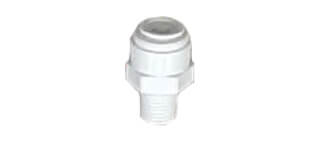

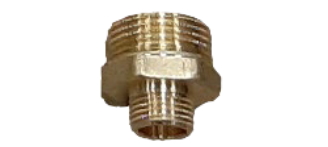

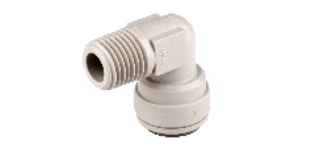

2 Фитинг G3/4M x G1F 1 шт

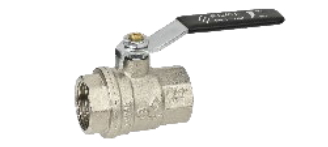

3 Кран шаровый 1" СТМ Стандарт 1 шт
4 Воздушный клапан Canature Air separator 1” BSP 1 шт

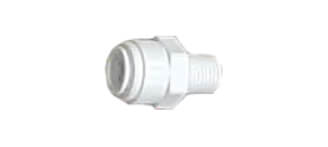

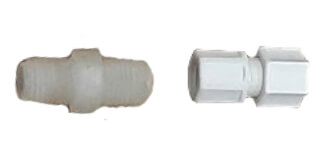

5 Фитинг 6ME4 1 шт

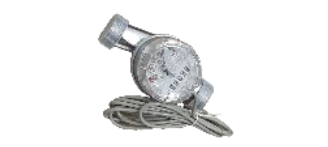

6 Водосчетчик ZENNER ETK I Dn20/Qn2.5 (1л/имп) 1 шт

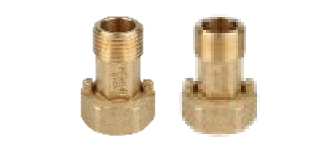

7 Соединение “американка” ZENNER R3/4" 1 компл.

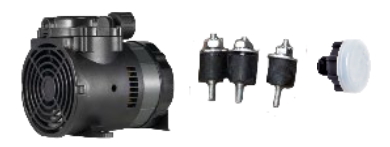

8 Компрессор AP-2 1 шт

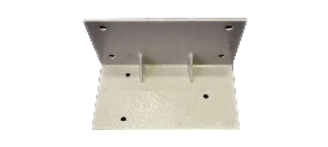

9 Кронштейн УДВ-0.5/1/Кронштейн 1 шт
10 Регулятор подачи воздуха РПВ-0.25-1/4" 1 шт
11 Переходник JG10-4-4-ORING/4MC4 1 шт

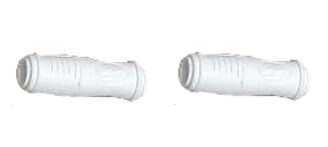

12 Обратный клапан CV-06-14P-EZ 2 шт

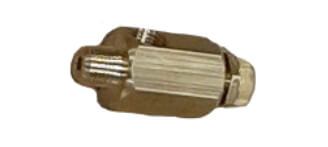

13 Фитинг 4MC8 1 шт
14 Фитинг для тройника 3/4 * JG 1 шт

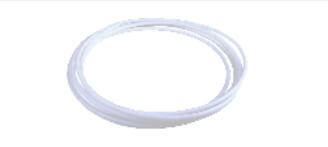

15 Трубка пластик TU-2W 1/4" 5 м

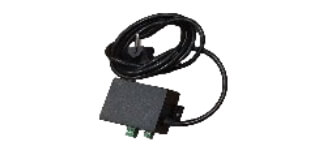

16 Реле РЭП-2-УК-8-250 1 шт
17 Колонна аэрационная 1054 1-141945 1 шт

Все комплектующие изделия, контактирующие с водой, выполнены из коррозионностойких материалов и пригодны для применения в хозяйственно-питьевом водоснабжении.

НАЗНАЧЕНИЕ

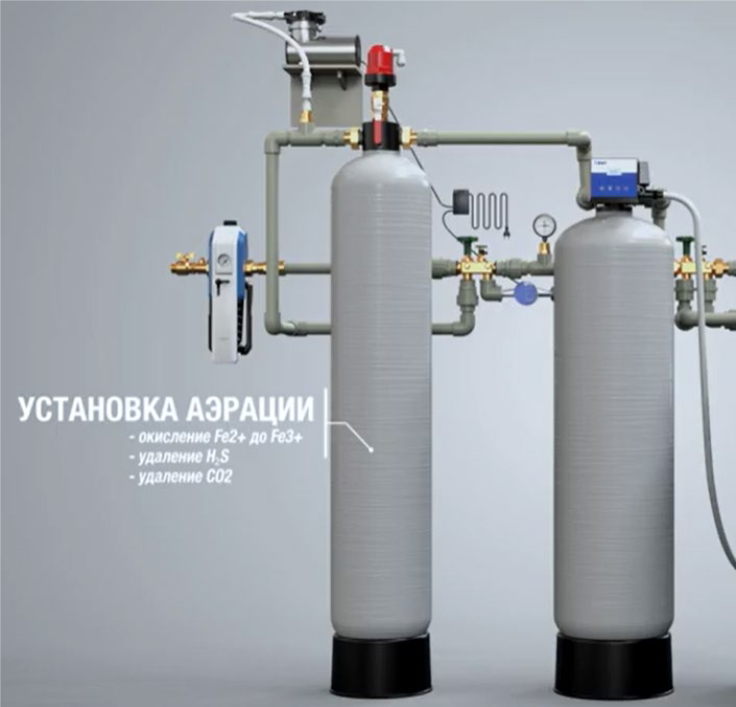

Установка для аэрации воды за счет контакта и взаимодействия воды с воздухом внутри аэрационной колонны. Данный процесс предназначен для окисления двухвалентного железа до нерастворимой трёхвалентной формы в виде взвешенного осадка, а также удаления сероводорода и углекислого газа через дренажную систему, вместе с избытком воздуха.

КОНСТРУКЦИЯ И РАБОТА АЭРАЦИОННОЙ КОЛОННЫ

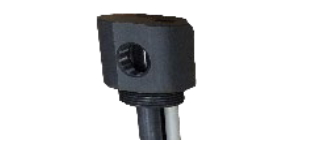

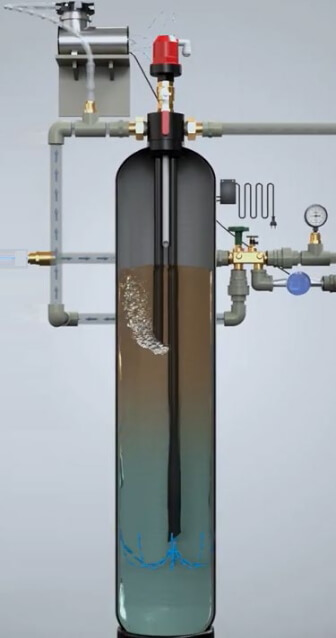

Конструкция аэрационной колонны представлена на рисунке. В горловину корпуса колонны вкручена распределительный оголовок - адаптер, имеющий с наружной стороны резьбовые (наружная резьба) подсоединения для подвода воды, отвода воды и отвода воздуха. С внутренней стороны отверстия имеются стандартные размеры для вклеивания труб из ПВХ.

Водовоздушная смесь поступает по присоединенному к распределительному адаптеру трубопроводу и вводится внутрь колонны по подающей трубе, доходящей примерно до ее середины. В толще водяного слоя происходит барботирование воды всплывающими пузырьками воздуха.

За счет этого достигается полное окисление двухвалентного железа до трехвалентного и удаление из воды некоторых газов, таких как сероводород и углекислый газ. Накапливающийся в верхней части колонны воздух удаляется по воздухозаборному коллектору и, далее – через шаровой кран и воздухоотделительный клапан – в атмосферу.

Принцип действия клапана основан на открытии или закрытии выходного отверстия Гибким уплотнителем при опускании или всплытии поплавка. Когда под поплавком находится воздух, то он свободно проходит через имеющиеся выходные каналы наружу. Когда воздух весь выпущен и под поплавком появляется вода, он всплывает, и при этом гибкий уплотнитель перекрывает выходное отверстие.

Вода выводится из колонны по коллектору, опущенному до дна колонны и трубопроводу, присоединенному к распределительной шайбе.

МОНТАЖ СИСТЕМЫ АЭРАЦИИ

Аэрационная колонна поставляется в разобранном виде, на месте необходимо собрать всю систему согласно нижеуказанной последовательности. Для присоединения используются резьбовые фитинги и стандартные уплотнительные материалы. Воздушный клапан вкручен своим штуцером в шаровой кран с резьбой ¾” или 1”. В воздушное отверстие клапана рекомендуется ввернуть штуцер с резьбой ¼” и на него надеть шланг, отводящий воздух вместе с брызгами в канализацию или какую-нибудь емкость.

1. Установка аэрационной колонны:

Выбираем удобное место для установки аэрационной колонны (17)

Пол должен быть ровным, без уклонов

2. Монтаж воздушного блока

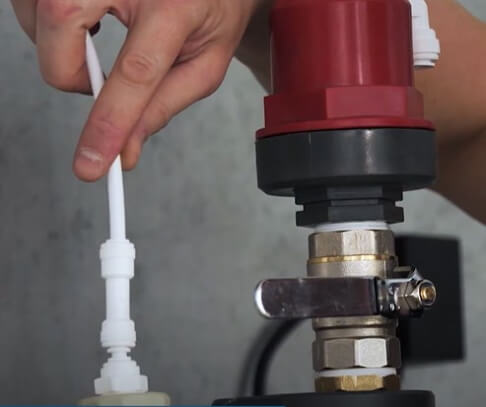

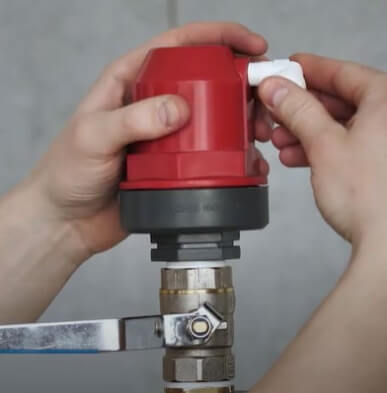

В отверстие адаптера пневмоклапана (1) устанавливаем фитинг (2), далее устанавливаем кран шаровый (3) и далее устанавливаем воздушный клапан (4).

На воздушный клапан (4) устанавливаем фитинг (5), предназначенный для подключения пластиковой трубки канализационного отвода смеси воды и воздуха.

Установите необходимый кусок пластиковой трубки (15) к фитингу (5) и соедините с дренажом.

Собранный пневмоклапан (1) устанавливаем на колонну.

ВНИМАНИЕ

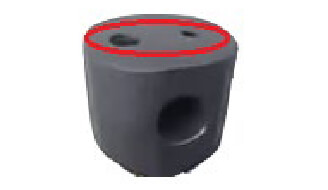

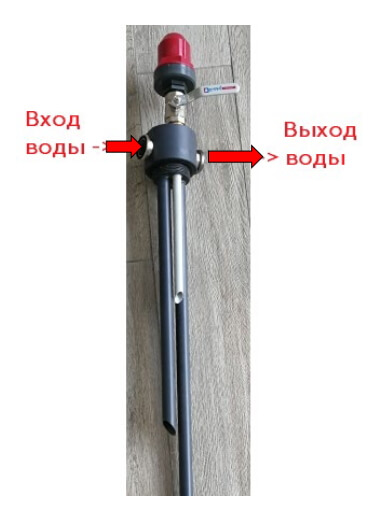

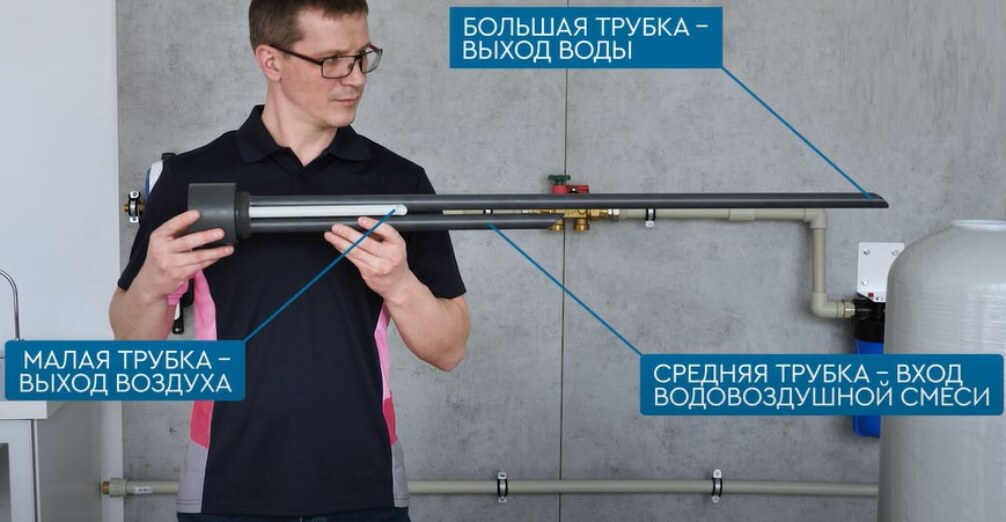

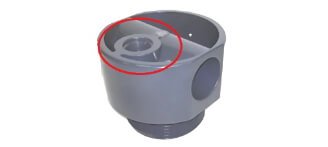

Вход и выход воды адаптера пневмоклапана определяется следующим образом:

3. Обвязка аэрационной колонны

Выберите необходимые трубы по размеру и материалу (напр. полипропилен) для обвязки аэрационной колонны (16) на вход и выход воды.

Импульсный водосчетчик (6), если он в комплектации, рекомендуем устанавливать строго после колонны обезжелезивателя и до колонны умягчителя, для того чтобы водосчетчик не учитывал воду при промывке обезжелезивателя и соответственно реле не получало импульсный сигнал от водосчетчика для включения компрессора.

4 Монтаж при комплектации, в которой адаптер пневмоклапана имеет два отверстия:

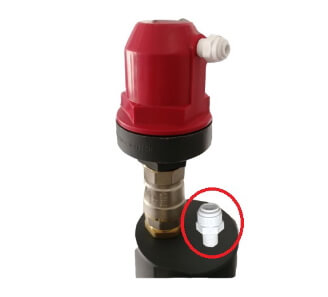

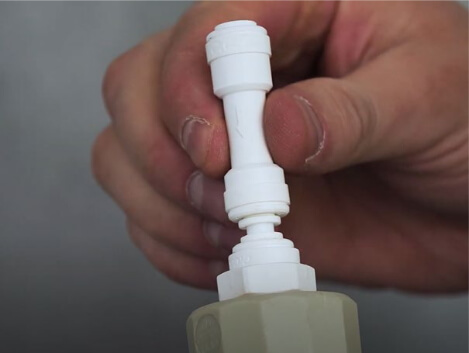

Установите на второе отверстие переходник (11).

Данное соединение предназначено для входа воздуха от компрессора в аэрационную колонну.

Выберите удобное место для монтажа углового кронштейна (9) для последующего монтажа компрессора (8) и установите кронштейн.

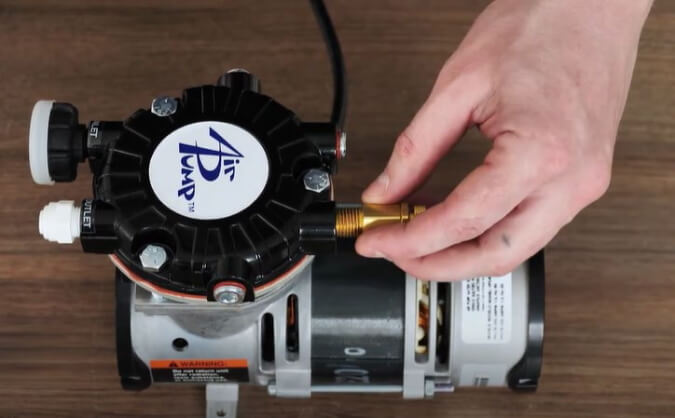

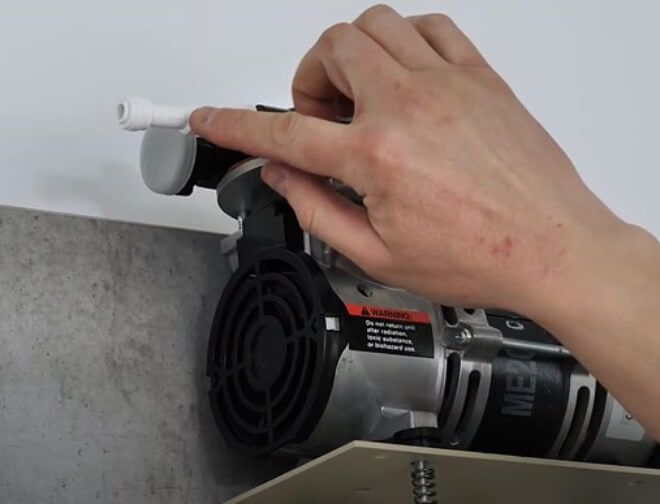

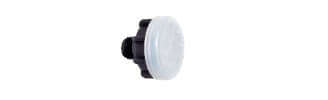

Установите воздушный фильтр на вход воздуха в компрессор (8).

Установите регулятор подачи воздуха (10) на любой выход воздуха из компрессора.

Установите фитинг (13) на удобный для отвода выход воздуха из компрессора.

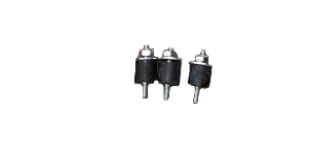

Установите демпферы-амортизаторы под ножки компрессора (8).

Следите за направлением потока
который указан на обратном клапана!

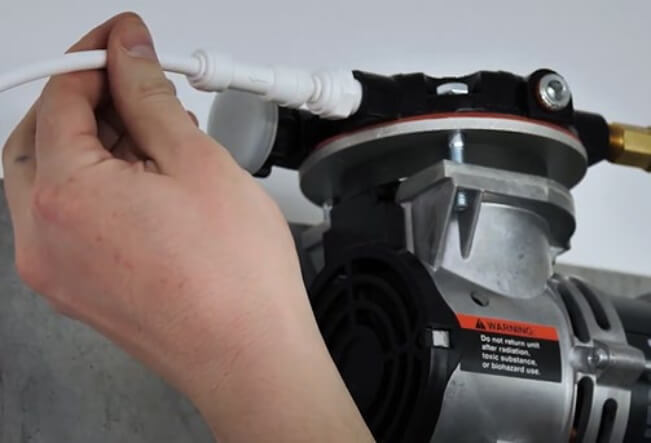

Установите к первому обратному клапану (12) необходимый кусок пластиковой трубки (15).

Установите второй обратный клапан (12), ближе к аэрационной колонне.

Следите за направлением потока
который указан на обратном клапана!

Установите ко второму обратному клапану (12) необходимый кусок пластиковой трубки (15) и вставьте второй конец трубки в переходник (11), который уже смонтирован на адаптере пневмоклапана.

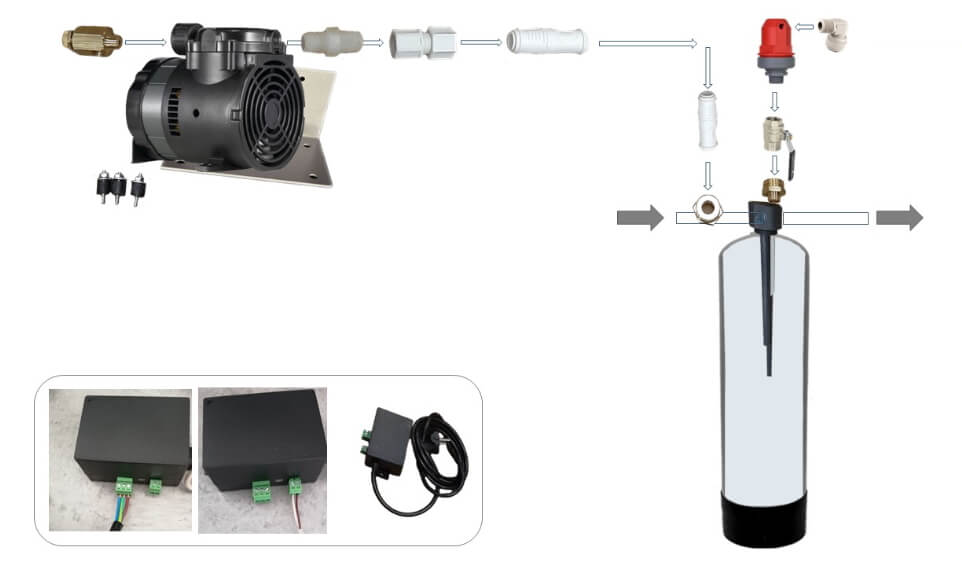

Общая схема подключения (вариант 1)

5. Монтаж, при комплектации в которой, адаптер пневмоклапана имеет одно отверстие (только для воздушного клапана (4)):

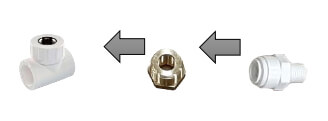

Установите необходимый тройник (не входит в комплектацию) на вход воды перед аэрационной колонной (16). Далее на тройник установите фитинг (14) и далее в него переходник (11).

Данное соединение предназначено для входа воздуха от компрессора в аэрационную колонну.

Выберите удобное место для монтажа углового кронштейна для последующего монтажа компрессора (8).

Установите воздушный фильтр на вход воздуха в компрессор (8).

Установите регулятор подачи воздуха (10) на любой выход воздуха из компрессора.

Установите фитинг (13) на удобный для отвода выход воздуха из компрессора.

Установите демпферы-амортизаторы под ножки компрессора (8).

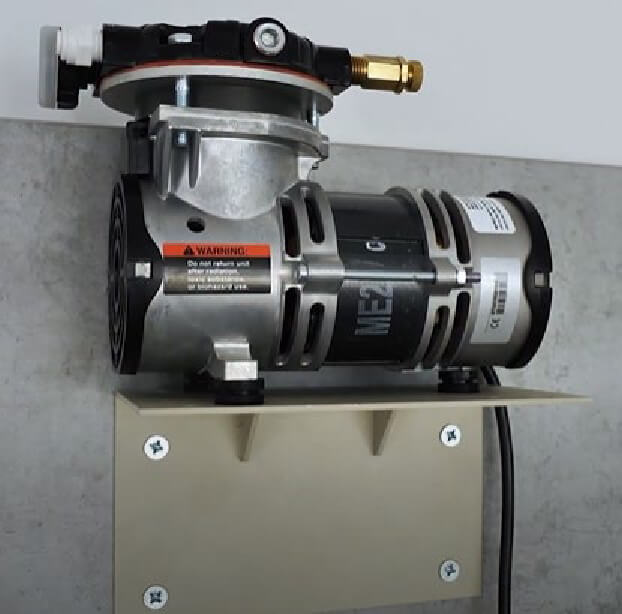

Установите сам компрессор (8) на кронштейн.

Установите к фитингу (13) необходимый кусок пластиковой трубки (15). Установите первый обратный клапан (12), ближе к компрессору.

Следите за направлением потока
который указан на обратном клапана!

Установите к первому обратному клапану (12) необходимый кусок пластиковой трубки (15).

Установите второй обратный клапан (12), ближе к аэрационной колонне.

Следите за направлением потока
который указан на обратном клапана!

Установите ко второму обратному клапану (12) необходимый кусок пластиковой трубки (15) и вставьте второй конец трубки в переходник (11), который уже смонтирован на тройнике (не входит в комплектацию).

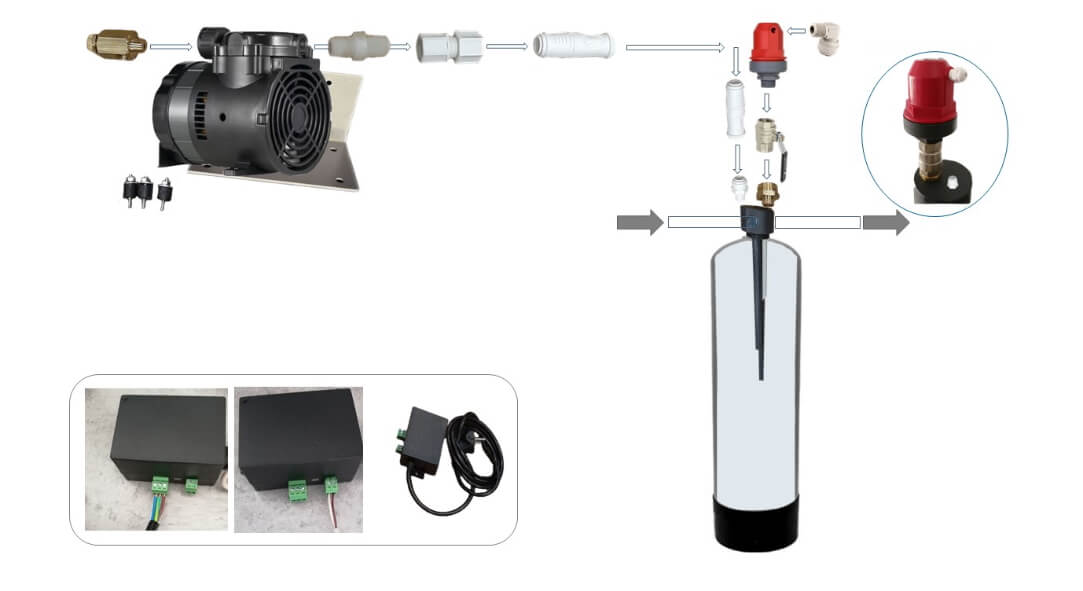

Общая схема подключения (вариант 2)

6. Подключение компрессора

Электропитание для компрессора должно поступать от реле (16).

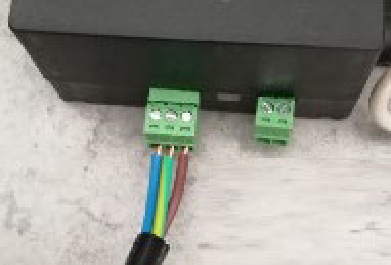

Подключите кабель от компрессора к реле (16).

(Нейтраль – Земля – Фаза).

В случае, если сетевой кабель электропитания компрессора не подлежит демонтажу, то подключение питания проводится следующим образом: отрезается вилка сетевого кабеля компрессора, зачищаются концы проводов кабеля и далее концы кабеля подключаются на клеммы реле (16).

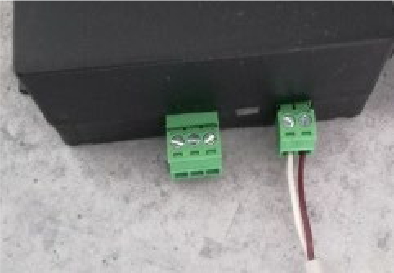

Подключите кабель от импульсного водосчетчика (6) к реле (16). Полярность не принципиальна.

Проверьте все соединения.
Откройте воду на вход.

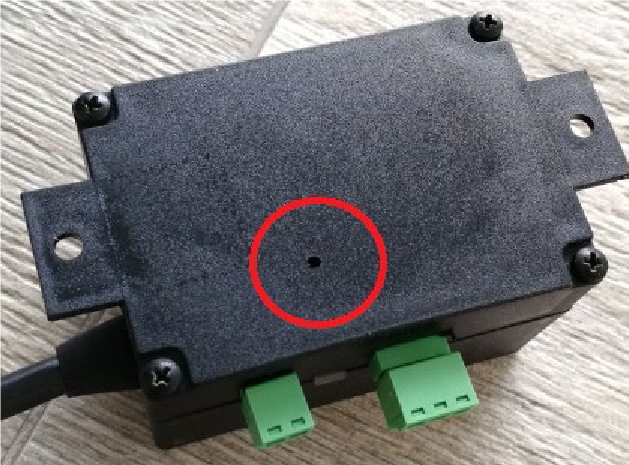

7. Регулировка реле управления компрессором

Изначально, реле компрессора имеет заводскую настройку и готово к работе при первой установке.

В случае когда компрессор не включается при протоке воды (не получая сигнал от реле) рекомендуем вам перепрограмировать реле компрессора.

Порядок программирования

Для программирования реле необходимо отключить провода от водосчетчика и от компрессора. Реле включить в сеть.

Нормальная работа устройства индицируется миганием светодиода (светодиодов) с длительностью вспышек и пауз около одной секунды.

а. Для программирования порога включения компрессора необходимо оставить клеммы подключения водосчетчика свободными.

б. Для программирования времени работы компрессора необходимо предварительно установить перемычку между клеммами подключения водосчетчика.

Для перевода устройства в режим программирования необходимо нажать и удерживать кнопку.

Время удержания кнопки соответствует:

а.- 1сек. соответствует порогу вкл. 1 импульс в 10сек

б.- 1сек. соответствует 10 сек. до выключения компрессора.

После перехода в режим программирования светодиод погаснет, а затем начнет мигать с периодом около одной секунды.

Для фиксирования программируемого значения необходимо отпустить кнопку, после чего устройство перейдет к индикации заданного параметра, повторив короткими вспышками светодиода заданное значение. Затем светодиод погаснет и спустя примерно 2-3 секунды устройство перейдет в нормальный режим работы, что будет индицироваться соответствующим режимом свечения светодиода.

Значение программируемого параметра определяется количеством вспышек светодиода, отсчитанных до освобождения кнопки (фиксирования программируемого значения).

Таким образом, пороговый уровень включения компрессора (количество импульсов водосчетчика) или, в свою очередь, время работы компрессора в десятках секунд будет определяться количеством отсчитанных при программировании вспышек светодиода. Максимальное значение каждого параметра - 200.

Нажимать и отпускать кнопку желательно в момент, когда светодиод не горит.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр ед. изм. LP12
Присоединительный размер DN мм 25
Подача воздуха л/ч до 490
Режим подачи воздуха м3 по расходу
Рабочее давление воды Бар 3,0 - 6,0
Диапазон рабочей температуры воды/воздуха оС 10 - 40/ 5 - 40

Габаритные размеры колонны

Таблица 1.1

LP 12
Ширина, мм 260
Глубина, мм 300
Высота, мм 1600

Требования к поступающей воде:

ОБСЛУЖИВАНИЕ ВОЗДУХООТДЕЛИТЕЛЬНОГО КЛАПАНА

Благодаря большому выходному отверстию клапан мало подвержен загрязнению и не требует никакого ухода в течение длительного времени. Если засорение все-таки произой- дет, то необходимо промыть клапан водой с помощью мягкой щетки. Для промывки следует закрыть шаровой кран и выкрутить из него клапан. Далее следует раскрутить резьбовое соединение, которым крепятся друг к другу верхняя и нижняя части и извлечь из верхней части поплавок и уплотнение. Все детали следует промыть и очистить. Сборку воздухоотделительного клапана следует проводить в обратном порядке. После сборки шаровой кран должен быть снова открыт.

СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Детали и узлы заменяются заводом-изготовителем при условии предоставления акта ре- кламации с полным обоснованием причин поломки. Акт на обнаруженные недостатки дол- жен быть составлен при участии лиц, возглавляющих предприятие, в пятидневный срок с момента обнаружения дефекта и направлен заводу-изготовителю одновременно с повре- жденными деталями не позднее 10 дней с момента составления акта. В акте должно быть указано:

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантий срок эксплуатации оборудования устанавливается в течение 12 (двенадцати) месяцев с момента отгрузки оборудования Покупателю.

Гарантия предусматривает замену или ремонт оборудования и отдельных дефектный деталей, представителем завода-изготовителя при условии, что изделие эксплуатируется в соответствии с требованиями ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.

Гарантия не действительна в случае нарушения Покупателем правил эксплуатации оборудования, а именно:

Настоящая гарантия не предусматривает возмещения материального ущерба и ущерба здоровью, связанного с неправильной эксплуатацией или простоем установки.

УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Чтобы избежать повреждений необходимо:

Поставщик оставляет за собой право изменять технические параметры и комплектацию изделия без предварительного уведомления.
