Руководство по монтажу и эксплуатации песочных фильтров с боковым расположением клапана PYTHON Side 920-1200

<h3>Руководство по монтажу и эксплуатации песчаных фильтров с боковым расположением клапана</h3>

Указания по монтажу

Настоятельно рекомендуется устанавливать фильтр ниже зеркала воды. При установке фильтра выше зеркала воды на линии всасывания необходимо монтировать обратный клапан таким образом, что бы к нему был обеспечен доступ.

При наличии автоматической обратной промывки блок управления следует установить как можно ближе к фильтру. Для предотвращения вибрации между основанием насоса и фундаментом следует положить резиновую подложку.

Монтаж фильтра

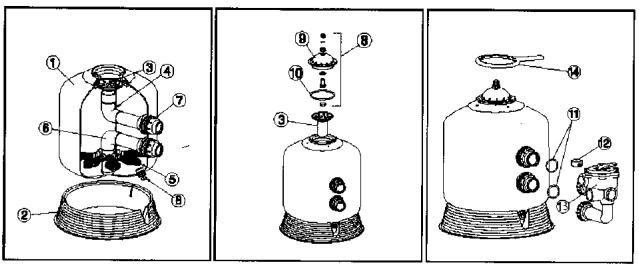

1. Установите корпус фильтра на основании так, что бы сливной кран оказался в выемке.

2. Осторожно снимите распределительную воронку (3). Следите за тем, что бы задеть трубку воздушника (4). Закройте внутренний трубопровод (6) заглушкой.

3. Наполните корпус фильтра водой. Уровень воды должен быть на 5см выше плоских распределителей.

4. Осторожно засыпьте песок (размер фракций песка 0.6-1.25 мм). Снимите заглушку внутреннего трубопровода и установите распределительную воронку.

5. Установите прокладки в пазы разъемных муфт. Наверните тефлоновую ленту на резьбу манометра и присоедините его к многоходовому клапану, сняв перед этим заглушку.

6. Подключите к фильтру многоходовой клапан, присоединив его в начале к верхней, а затем к нижней разъемной муфте. Осторожно затяните гайки.

7. Зафиксируйте верхний конец воздушника (4) в крышке фильтра (9).

8. Установите прокладку для крышки фильтра. Затяните крышку, используя специальный ключ.

Функции многоходового клапана

ВНИМАНИЕ! Перед переключением режимов работы клапана следует выключить насос во избежание повреждения фильтра. В противном случае фильтр ремонту по гарантии не подлежит.

Указания по эксплуатации

ВАЖНО: перед началом эксплуатации фильтра необходимо обратить внимание на направление движения воды. В позиции клапана "ФИЛЬТРАЦИЯ" вода в фильтре должна поступать сверху вниз. Неправильное подключение можно выявить по следующим признакам:

• Манометр показывает слишком низкое давление.
• Резко падает производительность фильтра даже после проведения обратной промывки или если фильтр грубой очистки не засорен.
• Вода остается мутной.

Продолжительность фильтрации:

Продолжительность фильтрации зависит от объема бассейна и нагрузки на бассейн.

Обратная промывка:

Перед началом эксплуатации и при смене фильтрующей загрузке необходимо произвести обратную промывку фильтра, чтобы очистить песок и удалить его излишки из фильтра. Затем необходимо произвести уплотнение песка. После этого (позиция "Фильтрация", насос включен) черная стрелка манометра показывает номинальное значение давления, под которым находится фильтр. В зависимости от производительности насоса статического давления и потери напора в трубопроводе, это значение варьируется. Что бы зафиксировать это номинальное давление, синюю стрелку манометра нужно совместить с черной.

Через определенное время наблюдается сокращение объемного расхода воды, возвращаемой из фильтра. Это свидетельствует о сильном загрязнении песка в фильтре или загрязнении префильтра насоса.

1) Если значение давления фильтра находится ниже синей стрелки манометра, необходимо очистить префильтр. Для этого:

• Выключите насос фильтра.
• Поставьте клапана в положение "ЗАКРЫТО".

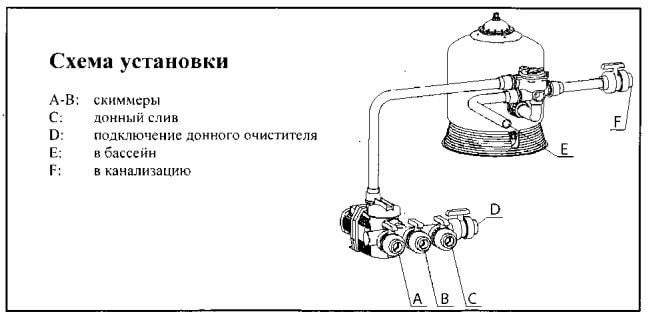

• Закройте вентили A,B,C,D (скриммеры, донный слив, подключение донного очистителя) и E (в бассейн).
• Откройте префильтр и достаньте сетчатое ведерко.
• Промойте сетчатое ведерко под напором воды.
• Вставьте ведерко в префильтр.
• Закройте префильтр крышкой, проследив при этом, что бы прокладка не сместилась, и что бы в префильтре оставалась вода для подкачки.
• Поставьте клапан в положение "ФИЛЬТРАЦИЯ".
• Откройте вентили A,B,C,D (скиммеры, донный слив, подключение донного очистителя) и E (в бассейн).
• Включите насос.
• Удалите из фильтра воздух, открыв кран на крышке фильтра.

Эту процедуру необходимо производить после каждой очистки бассейна и не реже одного раза в неделю.

2. Если значение давления фильтра находится выше зеленой зоны манометра, необходимо произвести обратную промывку фильтра. Для этого:

• Выключите насос.
• Проверьте состояние префильтра (если он засорен, очистите его как описано выше).
• Поставьте 6-и ходовой клапан в положение "ОБРАТНАЯ ПРОМЫВКА".
• Откройте шаровой кран (F) (в канализацию).
• Включите насос.
• Наблюдайте за цветом воды через смотровое стекло 6-ходового клапана. Вода начнет очищаться через несколько секунд. Когда вода станет прозрачной, выключите насос.
• Поставьте 6-и ходовой клапан в положение "УПЛОТНЕНИЕ".
• Включите насос на 20-30 секунд. В это время происходит удаление оставшихся загрязнений из клапана и уплотнение песка.
• Выключите насос.
• Поставьте 6-ходовой клапан в положение "ФИЛЬТРАЦИЯ".
• Включите насос.
• Закройте шаровой кран (F) (в канализацию).

После обратной промывки черная стрелка манометра должна снова показывать номинальное давление, т.е., совместиться с синей стрелкой.

Если после обратной промывки (или при неоднократной обратной промывке) давление не падает, необходимо обратиться в ремонтную службу.

Подготовка к зимнему периоду:

Подготовка к зимнему периоду должна осуществляться в соответствии с "Инструкцией по консервации бассейна на зимний период".
